Снятие дроссельной заслонки (Aprilia RS125/3)

0

Читать 1.2.1 осторожно.

Настройки динамометрического ключа:

• Винты (1): 3 Нм (0,3 кг·м)
• Винты (3): 10 Нм (1,0 кг·м)

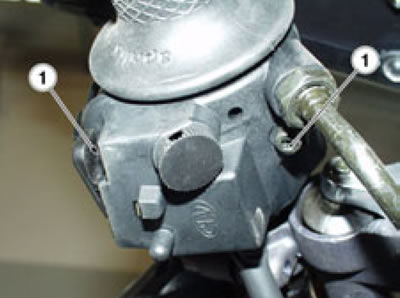

Ослабьте и снимите два винта (1), крепящие две оболочки снизу.



Разделите две оболочки.

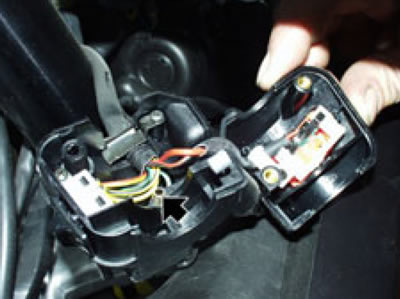

Внимание! При повторной установке сначала установите нижнюю часть корпуса, убедившись, что установочный штифт полностью вошел в отверстие руля.

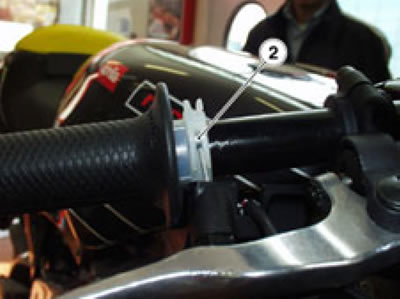

Отсоедините трос дроссельной заслонки (2).

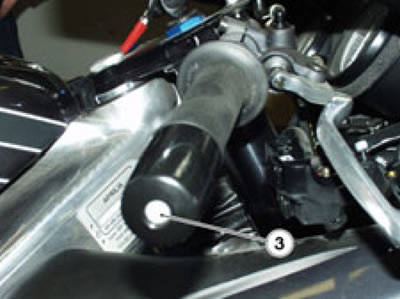

Открутите винт (3) и снимите противовес.

Снимите поворотную ручку с руля. Для облегчения удаления используйте пневматический пистолет.

Снимите рычаг управления дроссельной заслонкой с руля.

Примечание. Проверьте свободный ход троса дроссельной заслонки при повторной установке и отрегулируйте по мере необходимости; видеть 2.15.1.
