Цепь стоп-сигналов (Aprilia RS125/3)

Оглавление: Поиск неисправностей ↓ Переключатели ↓ Выключатель переднего стоп-сигнала ↓ Выключатель заднего стоп-сигнала ↓

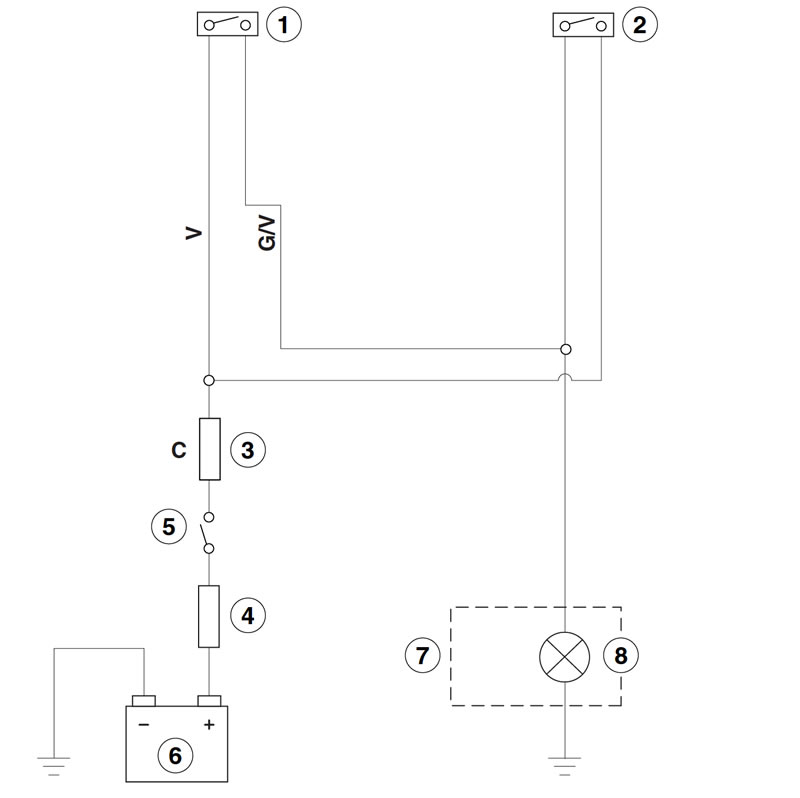

1. Выключатель переднего стоп-сигнала; 2. Выключатель заднего стоп-сигнала; 3. Предохранитель (15 А); 4. Предохранитель (20 А); 5. Ключ; 6. Аккумулятор; 7. Задний фонарь; 8. Стоп-сигналы

Поиск неисправностей

Проверьте состояние предохранителей 15А и 20А.

Проверьте состояние лампочки стоп-сигнала.

(Оригинал текста доступен на онлайн-ресурсе: MotoInst.ru)

Переключатели

Проверьте целостность переключателей с помощью мультиметра. Пожалуйста, обратитесь к соответствующей диаграмме.

Замените любой узел переключателя, в котором обнаружено отклонение от указанного режима работы.

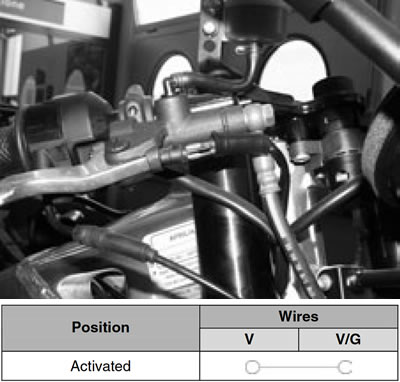

Выключатель переднего стоп-сигнала

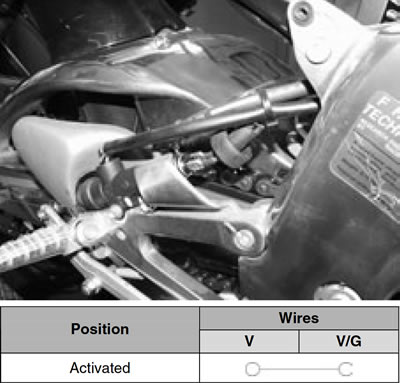

Выключатель заднего стоп-сигнала

Смотрите эту статью на английском языке

Статья была проверена: Кузьмин Артемий
