Снятие выхлопной трубы (Aprilia RS125/3)

0

Настройки динамометрического ключа:

• Винты (1-2): 22 Нм (2,2 кгм)
• Винт (3): 20 Нм (2,0 кгм)

Снимите оба боковых обтекателя; видеть 7.1.2.

Снимите воздухозаборник обтекателя; видеть 7.1.3.

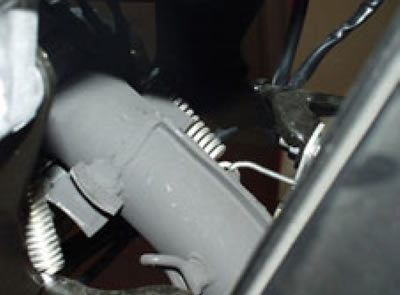

Отсоедините две пружины от выпускного фланца на цилиндре.

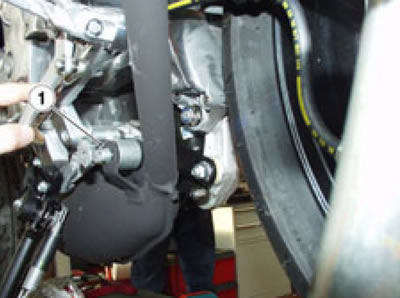

Ослабьте и снимите винт (1), соберите две шайбы и гайку.

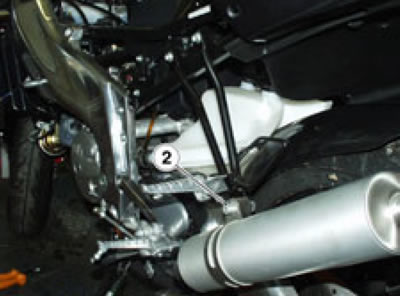

Ослабьте и снимите винт (2) на кронштейне левой подножки пассажира и снимите шайбу и гайку.

Снимите выхлопную трубу вместе с ее хомутом.



При необходимости снимите выпускной фланец следующим образом:

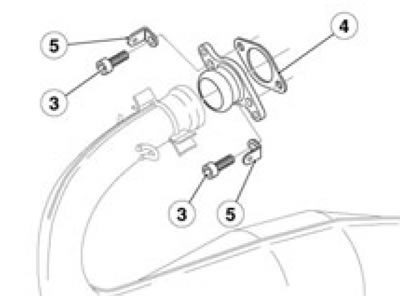

Ослабьте и снимите два винта (3) и соберите накладку.

Снимите выпускной фланец и соберите уплотнение (4).

Внимание! При повторной установке используйте новое уплотнение выпускного фланца (4) и проверьте правильность расположения монтажных кронштейнов (5).
